Estas unidades envolveram-se no mais capaz e
eficiente ferramenta de serviços de poços na indústria do petróleo. Nos anos
20, a necessidade para uma sonda trabalhar com pressões na superfície levou a
invenção da unidade de Snubbing. A primeira foi, primariamente, projetada para
trabalhar em situações de controle de poços para “snub” * tubos de perfuração,
ou revestimento, dentro ou fora do poço quando métodos convencionais de “matar”
o poço não podem ser usados.
(*) Técnica de forçar um tubo
contra a pressão do poço.
A primeira unidade apoiou-se em guincho de sondas
para suprir energia. Uma serie de roldanas, cabos e dinamômetros foram erguidos
a fim de que, enquanto a Catarina sustentava a unidade de Snubbing no furo.
Inversamente, quando a Catarina, da sonda, era baixada, a unidade não podia
retirar ou fazer o “snub-out”.
Você pode imaginar como isto requer comunicações
entre diferentes prestadores de serviço a fim de desempenhar o trabalho de
maneira segura e eficientemente.

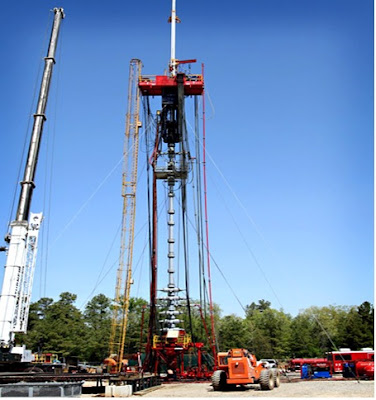

Componentes de Uma Unidade de Snubbing.
Um dos principais componentes de uma unidade de
Snubbing é a cunha. Estacionaria ou móvel, são operadas em sequencia para
prender o tubo enquanto este é forçado para dentro/fora do poço. Tipicamente,
um mínimo de 04 cunhas é projetado para operações de “tubos leves”. Tubo leve é quando as forças do poço são
maiores que o peso da tubulação. Outras são projetadas para operações de tubos
pesados. Isto ocorre quando, tubos demasiados são “snubbed” para dentro do furo
e o peso do fluido dentro do tubo é maior do que as forças atuando contra o
tubo no poço.
Enquanto “Snubbing” (forçando) para dentro do
poço há um ponto de transição entre o tubo leve e o pesado. Esta transição é um
equilíbrio, tipicamente, referido como “ponto de equilíbrio”. Este ponto ocorre
quando há suficientes tubos pesados no poço para igualar as forças de arraste
geradas contra os tubos. Em certos casos, centenas de metros de tubos podem ser
movidos, com mínimo esforço, desde que o peso do tubo esteja em igual estado
com as forças de arraste. Prestadores de serviços de Snubbing calculam esta
força de arraste e adicionam um fator de fricção do BOP e contato com as
paredes do poço em cada tubo revestimento ou coluna de tubos, Se feito
corretamente, o prestador deste tipo de serviço pode predizer quando o ponto de
equilíbrio ocorrerá e pode, propriamente, se preparar para isto.
Unidades modernas de Snubbing são motorizadas por
sofisticados sistemas hidráulicos. Estas unidades hidráulicas, tipicamente,
fornecem toda energia requerida pelos componentes de uma operação de Snubbing.
Com um melhor entendimento de hidráulicos e modernos avanços permitem as
empresas serem aptas a armar esta energia hidráulica para desenvolver unidades
de controle preciso de Snubbing. Esta movem tubos para dentro e fora do poço
pelo uso de um macaco hidráulico multi-cilindros, estes vêm em diversos
tamanhos dependendo da tarefa a se realizar. Estas são, normalmente,
classificadas pelo tamanho, isto é, 460K, 340K, 200K, etc. A unidade 460K tem a
habilidade de erguer 460.000 libras (209 ton.) como exemplo. Muitas podem
forçar metade de sua taxa de içamento. Assuma que você tenha um poço com 10.000
PSI na superfície e deseja forçar uma coluna de tubos de 2.3/8”, o prestador de
serviço pode calcular a força de arraste, adicionar os respectivos da força de
fricção e projetar a força suficiente para superar, esta será de,
aproximadamente, 51.000 libras. Isto colocaria uma unidade de 120K para fechar
a sua máxima capacidade de 60.000 libras de força de arraste. A aposta mais
segura seria a de unidades de 150K ou 235K.
Controle de poço é considerado muito seriamente
pelos prestadores deste tipo de serviço. O BOP é a única barreira entre o poço
furado e o pessoal envolvido. Dependendo das condições, pressão e trabalho
feito, a configuração do BOP variar enormemente, poderá haver um mínimo de 03
BOP’s e, em alguns casos, até 10! A quantidade é determinada pela fase de
pré-trabalho da operação.
O manuseio dos tubos é desempenhado pela lança de
içamento da unidade e chaves de tubos. A lança de içamento telescopicamente
estendida a até 40 pés acima da unidade de Snubbing. Com o uso de chaves
flutuantes duplas, múltiplas junções de tubos podem ser desempenhadas
simultaneamente acelerando a operação.
A cesta da unidade de Snubbing
é a plataforma de trabalho dos operários. A cesta contém todos os controles
hidráulicos necessários para operar todas as características da unidade, com
também, um grande arranjo de BOP’s e válvulas de controles hidráulicos.
Aplicações
de Uma Unidade de Snubbing.
Hoje, unidades de
Snubbing podem ser empregadas para proporcionar um numero grande de serviços.
Na essência, a unidade é uma sonda hidráulica que pode fazer tudo que uma sonda
convencional faz, e mais, pode desempenhar sob pressão e em um poço “under balanced”
em estado “vivo”. Isto é especialmente critico para os operadores em poços HPHT
(High Pressure High Temperature). Com o uso de unidades de Snubbing hidráulica
rotativas pode der usado para pescaria, cortes de revestimento (milling),
perfuração, side tracking ou qualquer outra tarefa necessária para remover
conjunto vedador, cimento ou aprofundar poços.
Vantagens.
A indústria tornou-se
mais e mais cuidadosa com avarias causadas por fluidos e lama muito pesados.
Isto tem ajudado a fazer das unidades de Snubbing mais populares nos papéis de
completação e manutenção (workover). Comparando com sua tradicional utilização
que era, somente, o de ferramenta de resposta a controle de poços. Com os
avanços nas tecnologias de perfuração, os benefícios destas unidades estão
aparentes. Estes tipos de completação, frequentemente, têm extensões laterais
de milhares de metros. Com as custosas estimulações usadas para ajudar extrair
o gás mais eficiente, operadores muitas vezes não desejam continuar carregando
o poço com fluídos pesados que levam a “morte” destes.
Tubos flexíveis têm
limitações de alcance, devido à fricção mecânica parede-com-parede em poços
horizontais. Frequentemente, as unidades de tubo flexível, não alcançam TD ou
suprem o peso necessário na broca para moer plugs de compostos usados nas
completações.
Outra vantagem clara que
justifica usar unidade de Snubbing é seu tamanho reduzido o qual é critico em pequenas
e apertadas locações, além disto, as pequenas dimensões e fácil DTM é, especialmente,
proveitoso e de custo reduzido em poços offshore.
Como conclusão, com o
tamanho das unidades de Snubbing, a habilidade para manusear pressões,
capacidades de rotação, rigidez das conexões e mínimo contato com as paredes,
estas unidades têm sido as escolhas para estes tipos de completação. .
E, como outras vantagens, podemos destacar a intervenção sem a retirada da
arvore de natal na cabeça do poço, além de permitir o poço “dar nível” imediatamente
proporcionando produção imediata após a retirada da unidade. Pensem em campos
maduros.
Abraços a Todos!
Luiz Henrique
